    数控车床机床的坐标系及机床原点



    数控车床机床的坐标系及机床原点

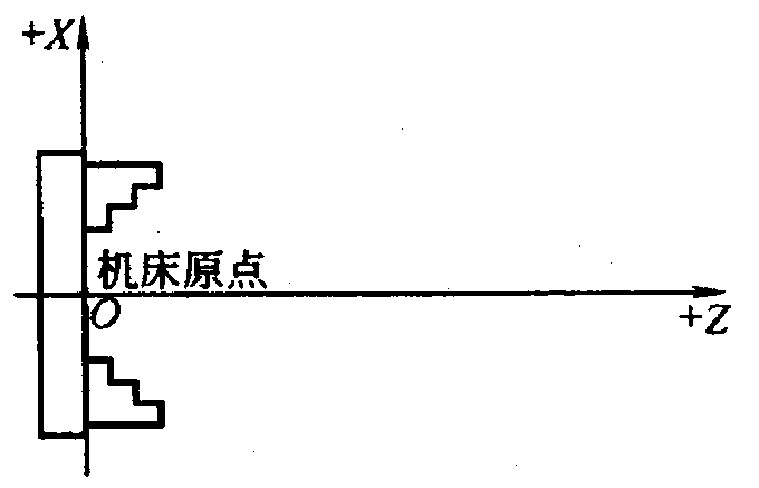

    机床原点的寻找及其位置






    编程坐标系（工件坐标系）原点的合理位置

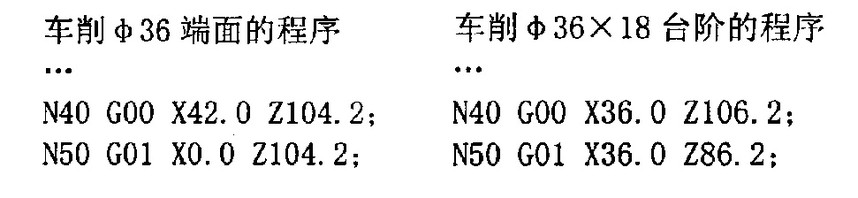

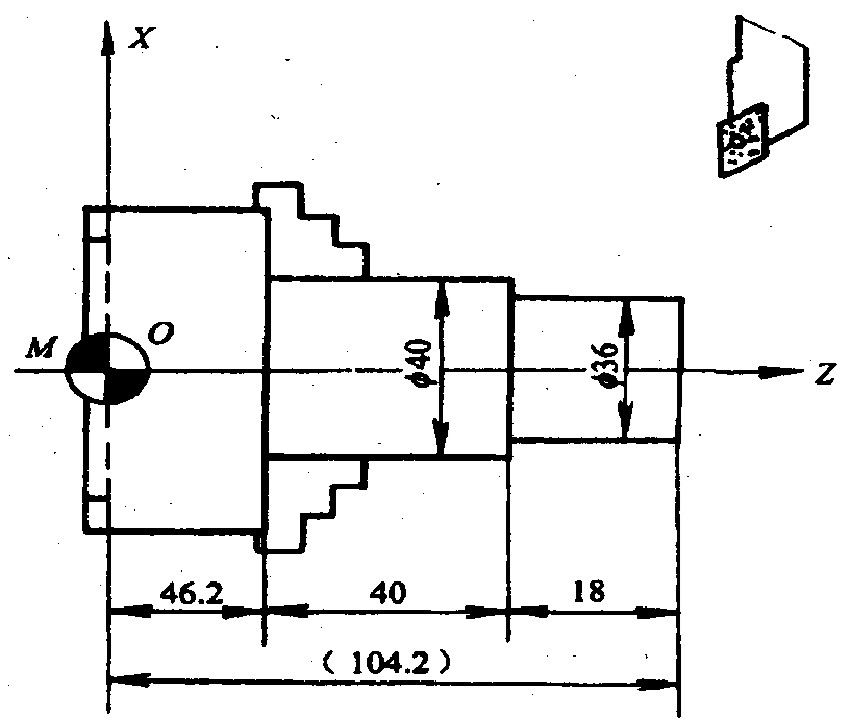

    编程原点，选在机床原点时





    结果是：工件原点，在右端面比在机床原点尺寸数字更简，一目了然。

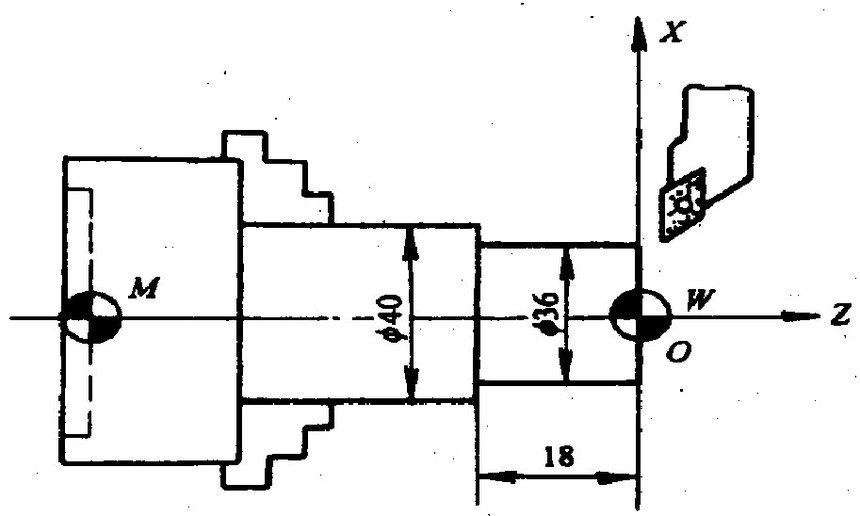

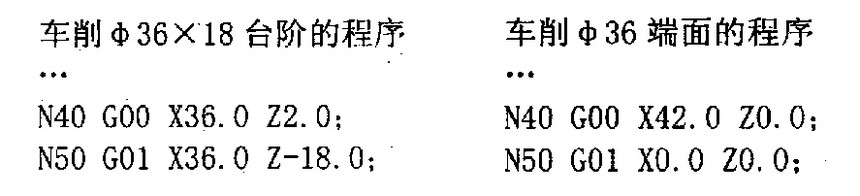

    编程原点选在工件右端面回转中心原点时
