    未注公差-机械制图常识


    一般公差：未注公差的线性和角度尺寸的公差

    未注公差尺寸：是指在图样上只标注基本尺寸，而不标注极限偏差，虽未标注公差，但并不是没有公差。



    未注公差尺寸的应用范围

    具有下列情况，在图样上可以不标注尺寸公差。

    1.非配合尺寸。

    2.对产品使用质量影响不大的尺寸。

    3.仅仅从装配方便，减轻重量、减小体积、节约材料、外型美观统一等方面的需要考虑，而提出的一些限制性要求，便这种要求一般又很低，公差大。

    4.为了简化制图，使图纸清晰，突出重要的、有配合要求的尺寸。



    未注公差的取值

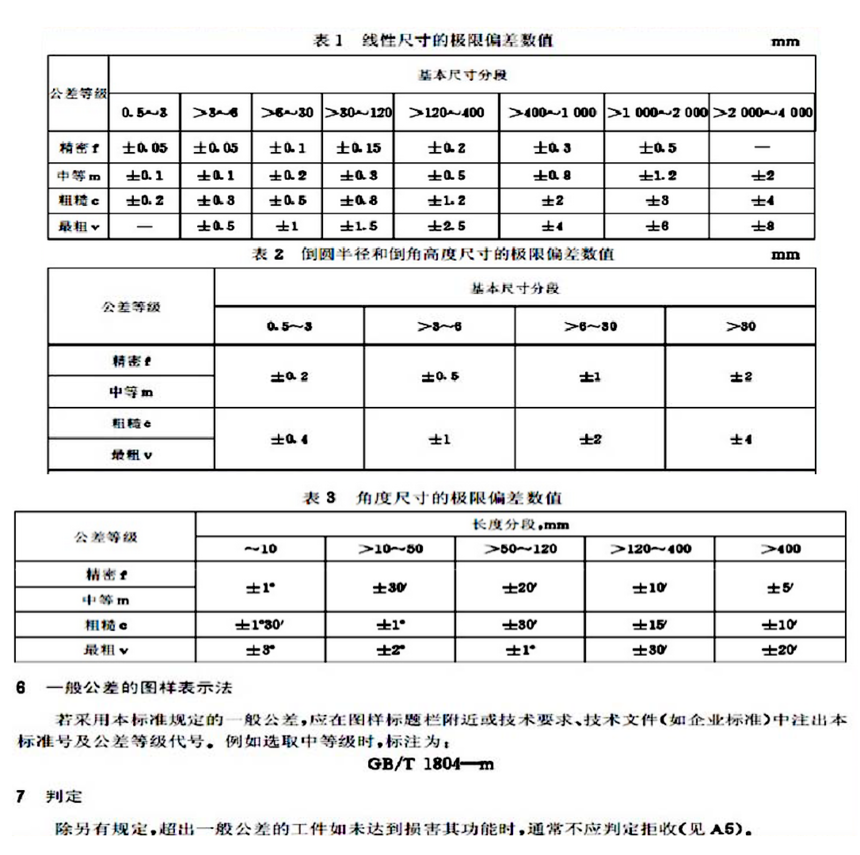

    按照国家标准GB/T1804-2000《一般公差未注公差的线性和角度尺寸的公差》的规定，机械加工一般选用中等级（m级）。
