    装配图的特点及规定画法

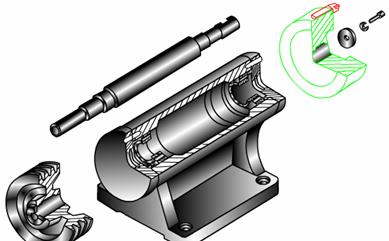

    装配图的主要特点

    1.表达机器或部件工作原理。

    2.表达组成零件间的装配关系及相对位置关系。

    3.不需要将每个零件的形状完全表达出来，重点是表达装配关系。


    装配图的规定画法

    1.两个零件接触面和配合面只画一条线，若两相邻零件公称尺寸不同，则画成两条线。即使间隙再小，也画成两条线。

    2.两相邻零件的剖面线方向相反，或方向一致，间隙不同。

    3.当剖切平面通过实心零件和标准件的轴心线时按不剖绘制（因实心零件没有装配关系）。
