    切削运动与切削用量

    机器零件的基本表面包括：外圆、内圆（孔）、平面和成型面

              基本表面主要由如下的加工方法获得

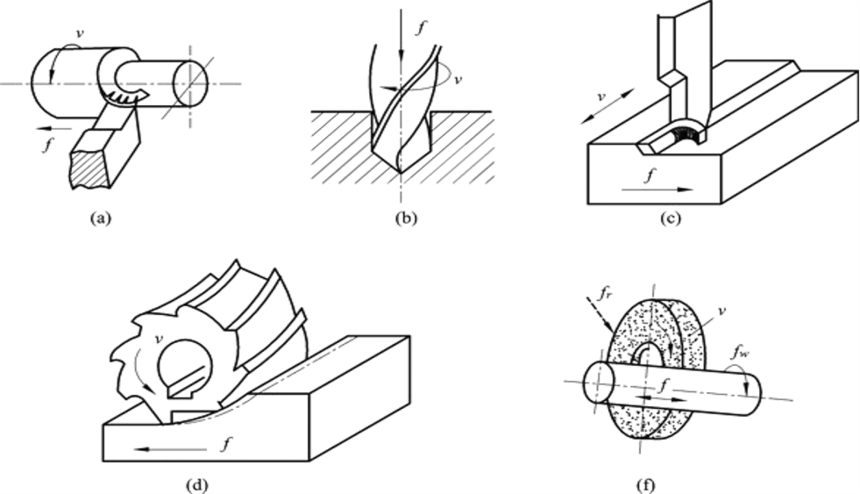

    切削运动

    要完成零件表面的切削加工，刀具和工件应具备形成表面的基本运动，即切削运动


    切削运动：刀具和工件的相对运动

    切削运动分为主运动和进给运动

    主运动：提供切削可能性的运动。主运动只有一个

    进给运动：提供连续切削可能性的运动。进给运动可以有多个



    机床的切削运动

    机床名称

    主运动

    进给运动

    卧式车床

    工件旋转运动

    车刀纵向、横向、斜向直线移动

    钻      床

    钻头旋转运动

    钻头轴向移动

    卧铣、立铣

    铣刀旋转运动

    工件纵向、横向、斜向直线移动

    牛头刨床

    刨刀往复运动

    工件横向间歇移动或刨刀垂向、斜向间歇移动

    龙门刨床

    工件往复运动

    刨刀横向、垂向、斜向间歇移动

    外圆磨床

    砂轮高速旋转

    工件转动，同时工件往复移动，砂轮横向移动

    内圆磨床

    砂轮高速旋转

    工件转动，同时工件往复移动，砂轮横向移动

    平面磨床

    砂轮高速旋转

    工件往复移动，砂轮横向、垂向移动



    切削用量

    切削用量包括切削速度、进给量和背吃刀量


    切削速度：切削刃上选定点相对于工件主运动的瞬

    时速度,用V表示，单位为m/s

    进 给 量：刀具在进给运动方向上相对于工件的位移量，用f表示，车、钻和铣削时单位为mm/r


    背吃刀量: 已加工表面和待加工表面之间的垂直距离，用ap表示，单位为mm，如下图：




    切削用量的合理选择问题

    (1)粗加工按ap－f－v的顺序选择

    a、粗加工的主要目的是用最少的走刀次数尽快切除多余金属，只留后续工序的加工余量，所以应根据毛坯尺寸首先选择ap


    b、粗加工不必考虑表面粗糙度，在ap确定后，选取大的f，减少走刀时间



    c、ap和f确定后，在机床功率和刀具耐用度允许的前提下选择v


    (2)精加工按v －f－ ap的顺序选择

    精加工的主要目的是保证产品质量和降低零件的表面粗糙度。因此首先应选择尽可能高的v，然后选择达到表面粗糙度要求的f，最后再根据精加工余量决定ap
